Angermann Profil D14

bei Durchgangszargen handelt es sich um Umfassungszargen ohne Falz, hier kann kein Türblatt montiert werden!
In Kombination mit vor der Wand laufenden Schiebetüren verwendbar.
Profil auch mit einer Teillänge von bis zu 3000 mm produzierbar.


Ausführung

Spiegelbreite standard = 40 mm (>=15), min. 15 mm, max. 100 mm
Schattennut = 11 mm (>=11), min. 11 mm, max. 25 mm
Übergreifung = 9 mm (>=9), min.9 mm, max. 20 mm
Profiltiefe: 60-500 mm


Einbauarten

Mauerwerk (MWK)

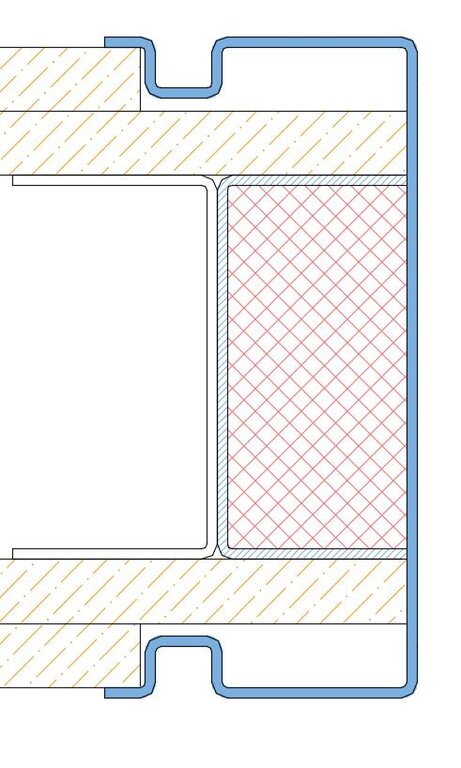

GKT-Ständerwand (GKT)
Holzriegelwand (HRW)
Betonschalung (SCH)


Material

Stahlblech 1,5 mm verzinkt
Stahlblech 2,0 mm verzinkt
Edelstahl 1,5 mm V2A / Korn220
Edelstahl 1,5 mm V4A gebürstet


Normen

ÖNROM
DIN Norm


Sonstiges

mit andern Profilen kombinierbar
z.B. Angermann Profil D10
einseitig ohne Schattennut


Glaslichten

Oberlichte (OL)
Seitenlichte (SL)
Ober- und Seitenlichte(OL SL)


Sonderausstatungen

Bleiauskleidungen 0,5-4 mm


Ausschreibungstext

Durchgangszarge ohne Falz, mit Schattennut und zusätzlicher Übergreifung, Nennblechdicke ...................,
für Einbau in ....................., Profil 3-seitig umlaufend, Spiegelbreite ........... mm, Siggenkante.............,
inkl. ........ mm Bodeneinstand
ANGERMANN Profil D14 od. glw.


Downloads

# D14/MWK - PDF - Einbau in Mauerwerk
# D14/GKT - PDF - Einbau in Trockenbau
# D14/SCH - PDF - Einbau in Betonschalung
# D14 Ausführungsvarianten - PDF - Ausführungs Varianten
# D14 DWG - Datei
