Angermann Profil U20SPL

bei diesen Profil hantelt es sich um eine spiegellose Stahlzarge, welche mit einem flächenbündigen Türblatt in der Ansicht eine Tapetentür erzeugt!
Türblatt aussen bündig - nach aussen öffnend
Profil auch mit einer Teillänge von bis zu 3000 mm produzierbar.


Ausführung

Spiegelbreite ca. 3-4 mm, welcher gleichzeitig als Kantenschutz dient
Profiltiefe: 86-550 mm


Einbauarten

Mauerwerk (MWK)
GKT-Ständerwand (GKT)
Holzriegelwand (HRW)
Betonschalung (SCH)


Material

Stahlblech 1,5 mm verzinkt
Stahlblech 2,0 mm verzinkt
Edelstahl 1,5 mm V2A / Korn220
Edelstahl 1,5 mm V4A gebürstet


Bandaufnahmen

Simons TECTUS 311-3D-FVZ 40 SZ, bis 60 kG Türblattgewicht, Türbalttdicke mind. 40 mm
Simons TECTUS 541-3D-FVZ SZ, bis 100 KG Türlattgewicht, Türblattdicke mind. 50 mm


Normen

ÖNROM
DIN Norm


Sonstiges

mit andern Profilen kombinierbar
z.B. Angermann Profil U21 SPL


Sonderausstatungen

Bleiauskleidungen 0,5-4 mm
Integrierter Türschließer (Dorma ITS96 oder GEZE Boxer)
Aufnahme für Magnetfallenschloss Dormakaba


Ausschreibungstext

spiegellose Stahlzarge für Tapetentürblatt, Nennblechdicke ..................., für Einbau in .....................,
Profil 3-seitig umlaufend, Falz 15/....... mm für flächenbündiges .......mm Holztürblatt, Spiegelbreite  3-4 mm,
Bandaufnahmen je ..... Stück Simons TECTUS..........., inkl. ........ mm Bodeneinstand
ANGERMANN Profil U20SPL od. glw.


Downloads

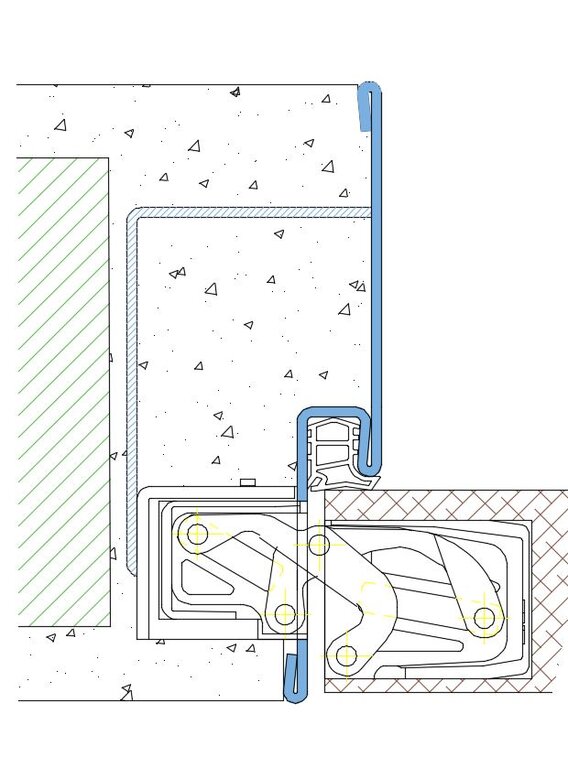

# U20SPL/MWK - PDF - Einbau in Mauerwerk
# U20SPL/GKT - PDF - Einbau in Trockenbau
# U20SPL/SCH - PDF - Einbau als Schalungszarge
# U21SPL - PDF - mit Gegenspiegel an der Innenseite
# U20SPL Ausführungsvarianten - PDF - Ausführungs Varianten
# TECTUS 311-3D FVZ 40 - PDF
# TECTUS 541-3D FVZ - PDF
# DWG - Datei
